LYV®, profesionálny výrobca priemyselných ventilov, predstavil svoje

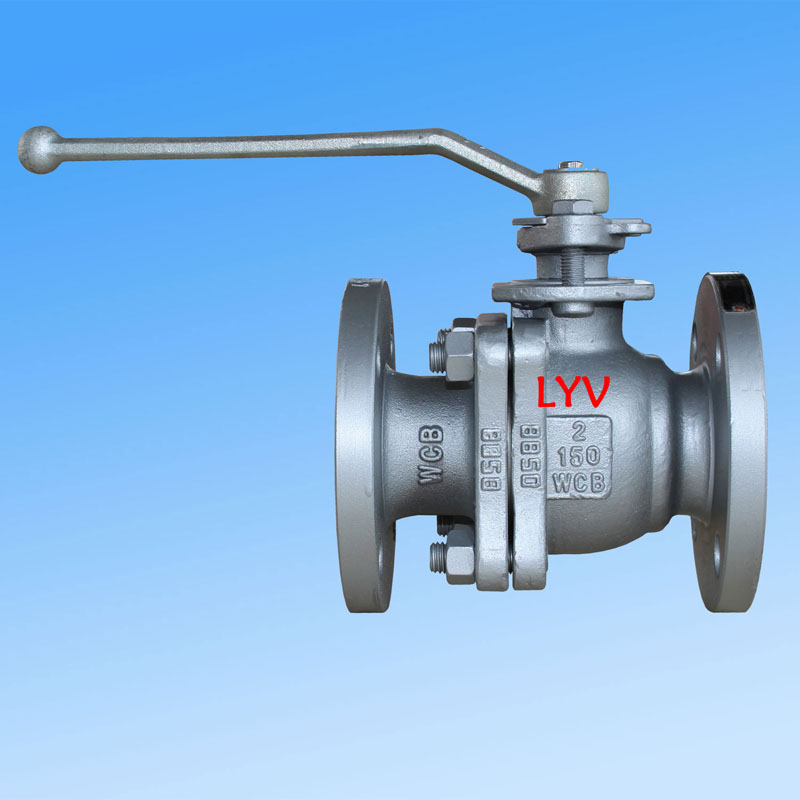

2-dielny plávajúci guľový ventil, jeden z najpoužívanejších typov ventilov v priemyselných potrubných systémoch. Spoločnosť vyváža ventily na trhy vrátane Severnej Ameriky, juhovýchodnej Ázie, Ruska a Stredného východu. Vďaka CNC obrábaciemu zariadeniu a kvalifikovanej pracovnej sile má LYV® ročnú výrobnú kapacitu presahujúcu 50 000 ventilov, čo podporuje štandardné aj zákazkové požiadavky.
Dizajn a konštrukcia
Dvojdielny plávajúci guľový ventil má konštrukciu s deleným telom s dizajnom plávajúcej gule. Je skonštruovaný v súlade sISO 17292, API 608 a API 6Dštandardy. Ventil je k dispozícii v konfiguráciách s plným otvorom (FB) alebo so zníženým otvorom (RB) s konštrukciou telesa s koncovým vstupom. Možnosti kapoty zahŕňajú priskrutkovanú kapotu alebo predĺženú kapotu a typy sedadiel sú ponúkané vo variantoch s mäkkým sedadlom alebo s kovovým pevným tesnením. Smer toku môže byť jednosmerný alebo obojsmerný, čo poskytuje flexibilitu pre rôzne požiadavky procesu.
Veľkosť a rozsah tlaku
| Tlaková trieda |
Rozsah veľkostí (NPS) |
Rozsah veľkostí (DN) |
| Trieda ANSI 150 LB |
1/2" – 10" |
DN15 – DN250 |
| Trieda ANSI 300 LB |
1/2" – 8" |
DN15 – DN200 |
| ANSI trieda 600 LB |
1/2" – 4" |
DN15 – DN100 |
Poznámka:Pre hodnoty PN sú kryty ventilu PN0,6, PN1,6, PN2,0, PN2,5 až do DN250; PN4,0 a PN5,0 do DN200; PN6,3 a PN10,0 do DN100.
Dizajnové a testovacie štandardy
| Štandardná kategória |
Referenčný štandard |
|
Dizajnový štandard
|
BS EN ISO 17292 (BS 5351) / ASME B16.34 / API 6D |
|
Kontrola a testovanie
|
API 598 / API 6D |
|
Testovanie požiarnej bezpečnosti
|
API 607 / API 6FA |
|
Dĺžka od príruby k prírube
|
ANSI B16.10 – Krátky vzor / Dlhý vzor |
|
Ukončiť pripojenia
|
Prírubový (ANSI B16.5), tupý zvar, nástrčný zvar |
Kľúčové vlastnosti
-
Požiarne bezpečný dizajn– vyhovuje API 607 / API 6FA
-
Antistatický dizajn– odvádza statický náboj pre bezpečnú prevádzku
-
Stopka odolná proti vyfúknutiu– zabraňuje vysunutiu stonky pod tlakom
-
Stredná služba– zemný plyn, ropa, voda, kyslík a iné priemyselné kvapaliny
-
Kyslá služba– v súlade s ISO 15156 / NACE MR0175
-
Prevádzka ventilu– ručná páka, šnekový prevod, pneumatický pohon, elektrický pohon
Stavebné materiály (BOM)
Telo a kapota
| Stupeň materiálu |
Popis |
| ASTM A216 GR. WCB / A105N |
Uhlíková oceľ |
| ASTM A352 LCB / LCC / A350 LF2 |
Nízkoteplotná uhlíková oceľ |
| ASTM A351 GR. CF8 / CF8M |
SS 304 / SS 316 (nehrdzavejúca oceľ) |
| ASTM A351 GR. CF3 / CF3M |
SS 304L / SS 316L (nehrdzavejúca oceľ) |
| ASTM A351 Gr. CF8C |
Nerezová oceľ |
| ASTM A890 4A / 5A / 6A |
Duplexná nehrdzavejúca oceľ |
Pevná lopta
| Stupeň materiálu |
Popis |
| A105N + ENP / A105N + TCC |
Uhlíková oceľ s bezprúdovým niklovaním / povlakom z karbidu volfrámu |
| ASTM A182 F304 / F316 |
SS 304 / SS 316 |
| ASTM A182 F304L / F316L |
SS 304L / SS 316L |
| ASTM A182 F347 |
Nerezová oceľ |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex z nehrdzavejúcej ocele |
Poznámka pre kovové sedlo Hard-Seal:Povrchové úpravy guľôčok zahŕňajú ENP, HCR, WC a zváranie Ni60 / Ni55.
Stonka
| Stupeň materiálu |
Popis |
| ASTM A182 F6a |
Martenzitická nehrdzavejúca oceľ |
| ASTM A182 F304 / F316 / F304L / F316L |
Nerezová oceľ |
| 17-4 PH |
Nerezová oceľ vytvrdzujúca zrážaním |
| ASTM A182 F51 / F53 / F55 |
Duplex / Super Duplex z nehrdzavejúcej ocele |
Sedadlá, tesnenia karosérie a upchávky
| Materiál |
Aplikácia |
| PTFE Virgin |
Tesnenie sedadla / karosérie / tesnenia |
| 25 % sklom vyplnený PTFE (GFT) |
Tesnenie sedadla / karosérie / tesnenia |
| PTFE plnený uhlíkom (CFT) |
Tesnenie sedadla / karosérie / tesnenia |
| PEEK / Delrin |
Tesnenie sedadla / tela |
| Grafoil (grafitový prsteň) |
Tesnenie sedadla / karosérie / tesnenia |
Aplikácia a servis
Dvojdielny plávajúci guľový ventil je vhodný pre širokú škálu priemyselných aplikácií vrátane ropy a plynu, petrochémie, výroby energie, úpravy vody a potrubných systémov. Je k dispozícii s prírubovým, tupým alebo hrdlovým zvarom a možno ho ovládať manuálne alebo pomocou automatických pohonov. LYV® poskytuje plnú popredajnú podporu a včasné dodanie, podporované svojimi skúsenými inžinierskymi a výrobnými tímami.
Poznámka:Pre vlastné kombinácie materiálov, tlakové menovité hodnoty alebo konfigurácie ovládačov kontaktujte priamo LYV® so špecifikáciami vášho projektu.
