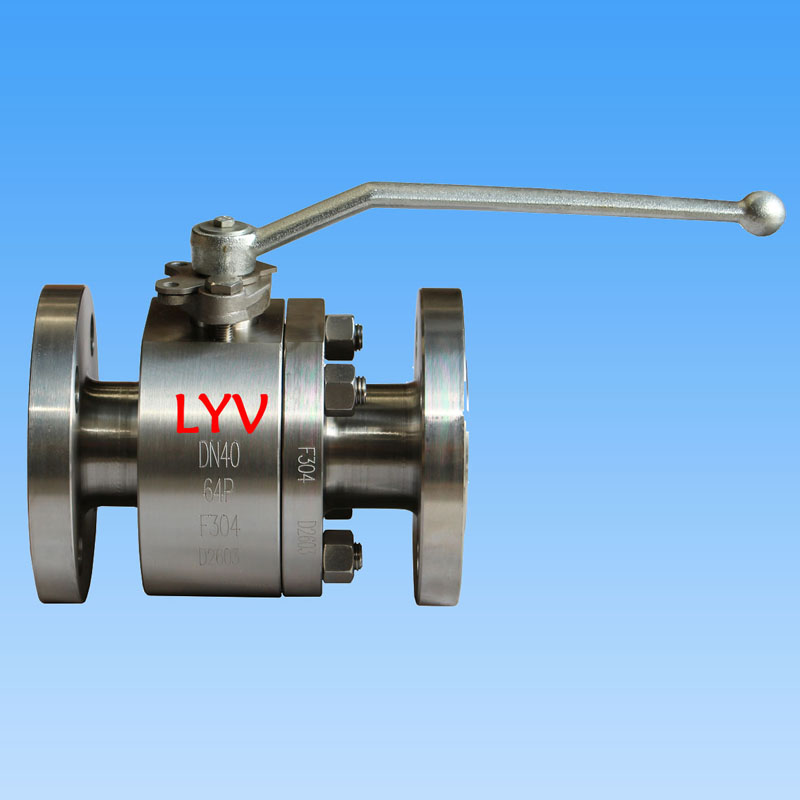

2-dielny plávajúci guľový ventil

LYV® je profesionálny výrobca priemyselných ventilov, ktorý vyváža rôzne ventily do Ameriky, Kanady, juhovýchodnej Ázie, Ruska a Stredného východu atď. S CNC zariadeniami a kvalifikovanými pracovníkmi môžeme vyrobiť viac ako 50 000 kusov ventilov ročne dodávateľ, ktorému môžete dôverovať.

Dvojdielny plávajúci guľový ventil je navrhnutý podľa ISO 17292, API 608 & API 6D ako typ plávajúcej gule s deleným telom.

Dizajn a testovanie Medzinárodný štandard dvojdielneho guľového ventilu

Dizajnová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Štandard kontroly a testovania: API 598/ API 6D

Štandard požiarnej bezpečnosti: API 607/API 6FA

Dĺžka od príruby k prírube: ANSI B 16.10 -Krátky vzor/ Dlhý vzor

Koncové pripojenie: Prírubový koniec podľa ANSI B 16.5, konce zvaru na tupo, konce zvaru.

Veľkosť výrobcu a rozsah tlaku:

NPS 1/2â až 10â (pre ANSI Class 150LB)

NPS 1/2â až 8â (pre ANSI Class 300LB)

NPS 1/2â až 4â (pre ANSI Class 600LB)

alebo

DN15 až DN250 (pre PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 až DN200 (pre PN4,0 MPa, PN5,0 MPa)

DN15 až DN100 (pre PN6,3Mpa, PN10,0Mpa)

Vŕtanie potrubia: Úplné vŕtanie (FB)/ Redukované vŕtanie (RB)

Konštrukčné teleso: Koncový vstup

Typ kapoty/krytu: skrutkovaná kapota/predĺžená kapota

Typ sedadla: Mäkký typ/Kovový typ s pevným tesnením

Smerový tok: Jednosmerný/obojsmerný

Servisné médium: zemný plyn, ropa, voda, kyslíkový plyn atď

Služba: SOUR, ISO 15156/ NACE MR0175

Vlastnosti: Protipožiarny dizajn

Antistatický dizajn

Stopka odolná proti vyfúknutiu

Ovládanie ventilu: ručná páka / šnekový prevod / ovládaný pohonom / pneumatický pohon / elektrický pohon

MOC ( kusovník â kusovník ) :

Karoséria a kapota: ASTM A 216 GR. WCB /ASTM A105N (uhlíková oceľ)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nízkoteplotná uhlíková oceľ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nehrdzavejúca oceľ)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nehrdzavejúca oceľ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplexná nehrdzavejúca oceľ)

Pevná guľa: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Guľôčka povrchová úprava: ENP, HCR, WC, zváranie Ni60/ Ni55

Predstavec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Guľové sedlo a tesnenie tela: PTFE Virgin / 25% PTFE vyplnený sklom â GFT / PTFE plnený uhlíkom â CFT

: PEEK / Delrin / Grafoil â Grafitový prsteň

Upchávka: PTFE panenský / 25 % PTFE plnený sklom â GFT / PTFE plnený uhlíkom â CFT

: Grafoil â Grafitový prsteň
