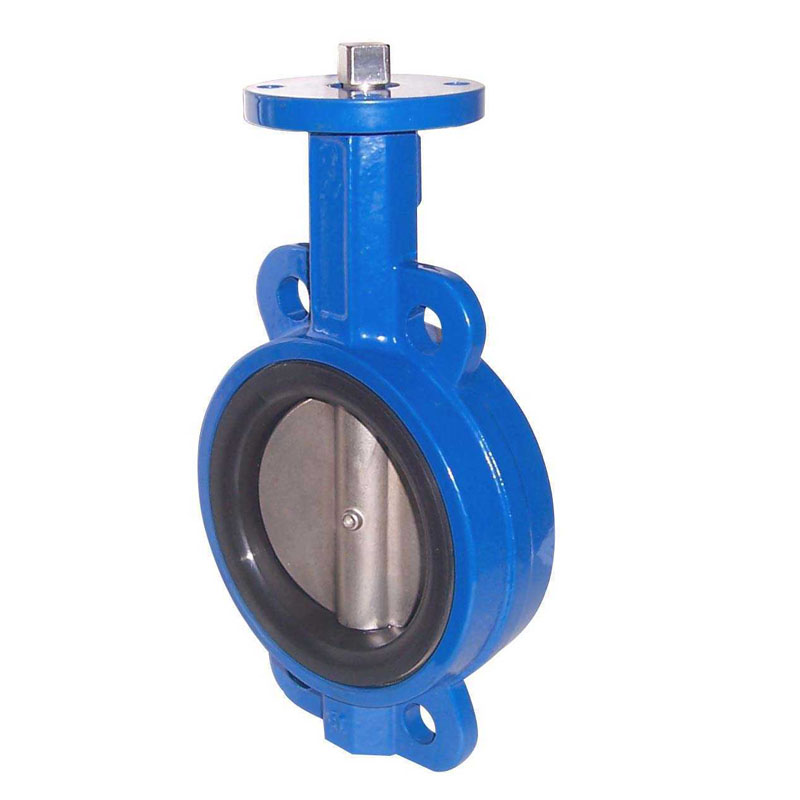

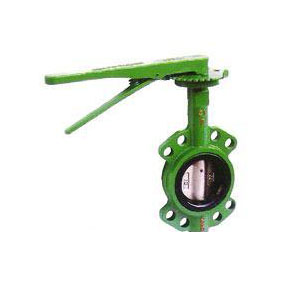

Koncentrický škrtiaci ventil

LYV® Úvod koncentrického škrtiaceho ventilu

LYV® Koncentrický škrtiaci ventil ako komponent používaný na realizáciu potrubného systému zapínania a vypínania a riadenia prietoku sa široko používa v ropnom, chemickom, metalurgickom, vodnom a mnohých ďalších oblastiach. V známej technológii klapiek, tesniacej forme tesniacej štruktúry, tesniaceho materiálu pre gumu, PTFE atď. Kvôli obmedzeniu štrukturálnych charakteristík nie je vhodný pre vysoké teploty, vysoký tlak, odolnosť proti korózii, odolnosť proti opotrebovaniu a iné priemyselné odvetvia. Existujúci škrtiaci ventil je pokročilejší trojitý excentrický kovový škrtiaci ventil s tvrdým tesnením, teleso ventilu a sedlo ventilu pre pripojené komponenty, tesniaca povrchová vrstva sedla ventilu, povrchová vrstva odolná voči teplote zvárania, zliatina odolná voči korózii. Viacvrstvový mäkký laminovaný tesniaci krúžok je upevnený na ventilovej doske. V porovnaní s tradičným škrtiacim ventilom má škrtiaci ventil výhody vysokej teplotnej odolnosti, ľahkej prevádzky, žiadne trenie pri otváraní a zatváraní, zatváranie so zvýšením krútiaceho momentu prevodového mechanizmu na kompenzáciu tesnenia, zlepšenie tesniaceho výkonu. škrtiacim ventilom a predĺžením životnosti

LYV® Funkcia a aplikácia koncentrického škrtiaceho ventilu

Štruktúra škrtiacej klapky strednej línie je charakterizovaná osou drieku, stredom klapky a stredom tela v rovnakej polohe. Jednoduchá konštrukcia a pohodlná výroba. Do tejto triedy patrí bežná klapka s gumovým obložením. Nevýhodou je, že kotúč a sedlo ventilu sú vždy vo vytlačenom stave, škrabanie, veľký odpor, rýchle opotrebovanie. Aby sa prekonalo vytláčanie, zoškrabovanie, aby sa zabezpečil tesniaci výkon, sedlo ventilu je v zásade vyrobené z gumy alebo polytetrafluóretylénu a iných elastických materiálov, ale aj z dôvodu použitia tesniacich materiálov je obmedzené teplotou, a preto sa tradične považuje za škrtiaca klapka nie je odolná voči vysokej teplote.

Vyznačuje sa tým, že tesniaci krúžok sedla je zložený z viacerých vrstiev nehrdzavejúcej ocele na oboch stranách mäkkého tesniaceho krúžku v tvare T.

Tesniaci povrch ventilovej dosky a ventilového sedla je naklonená kužeľová konštrukcia a na naklonenú kužeľovú plochu ventilovej dosky sa vynára zliatinový materiál odolný voči teplote a korózii; Štruktúra pružiny upevnená medzi doskou nastavovacieho prstenca a nastavovacou skrutkou na doske. Táto konštrukcia účinne kompenzuje elastickú deformáciu tolerančnej zóny medzi puzdrom hriadeľa a telesom ventilu a driekom ventilu pod stredným tlakom a rieši problém tesnenia ventilu v procese obojsmernej výmeny média.

Tesniaci krúžok je zložený z viacerých vrstiev nerezových plechov na oboch stranách typu soft T, ktorý má dvojité výhody tesnenia z tvrdého kovu a mäkkého tesnenia. Má nulový tesniaci výkon pri nízkych aj vysokých teplotách. Skúška preukázala, že keď je nádrž v pozitívnom prietokovom stave (smer prúdenia média je rovnaký ako smer otáčania klapky), tlak tesniacej plochy je spôsobený pôsobením krútiaceho momentu prevodovky. zariadenia a tlaku média na ventilovej doske. Keď sa kladný tlak média zvyšuje, čím pevnejšie je stlačený naklonený kužeľový povrch ventilovej dosky a tesniaci povrch sedla ventilu, tým lepší je tesniaci účinok.

Pri protiprúde závisí tesnenie medzi ventilovou doskou a sedlom od krútiaceho momentu hnacieho zariadenia na pritlačenie ventilovej dosky proti sedlu. So zvýšením spätného tlaku média je jednotkový pretlak medzi ventilovou doskou a ventilovým sedlom menší ako stredný tlak, nastavovacia prstencová pružina po zaťažení deformačnej energie uloženej na kompenzáciu ventilovej dosky a tesniacej plochy ventilového sedla. tesný tlak hrá automatickú kompenzačnú úlohu.

Úžitkový vzor preto neinštaluje mäkký a tvrdý viacvrstvový tesniaci krúžok na ventilovú dosku ako existujúca technológia, ale je inštalovaný priamo na telese ventilu a medzi prítlačnú dosku a sedlo je pridaný nastavovací krúžok, ktorý je veľmi ideálny obojsmerný režim tvrdého tesnenia. Nahradí posúvače a guľové ventily

LYV® Stredová škrtiaca klapka Podrobnosti
