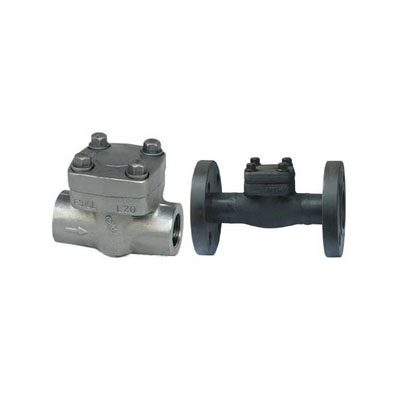

Spätný ventil z kovanej ocele

LYV® je profesionálny výrobca a dodávateľ kovaného oceľového spätného ventilu v Číne, ak hľadáte najlepší spätný ventil kovania s nízkou cenou, obráťte sa na nás teraz!

LYV® Úvod spätného ventilu z kovanej ocele

LYV® Návrh a výrobná norma spätného ventilu kovania: API602; Skúšobná a kontrolná norma: API 598; Veľkosť zásuvky: ASME B16.11

Konštrukčná štruktúra a charakteristiky spätného ventilu z kovanej ocele

Spätné ventily z kovanej ocele zodpovedajú API 602, SSS-SP-118 (štandardne k dispozícii) a ANSI B16.34, B35352. Kontrola a testovanie podľa API598, značenie podľa MSS-Sp-25.

Prijmite nasledujúcu štruktúru

Plný alebo zmenšený priemer

Konštrukčná dĺžka je ANSI B16.10

Veľkosť príruby podľa ANSI B16.5

Tlaková samosťahovacia kapota

Typ podpory tyče (OS&Y)

Typ samostrediacej dosky

Utesnite sedadlo ako celok

Integrálna príruba telesa ventilu

Zváracie konce sú v súlade s ASME B16.25

RTJ Forma pripojenia uzáveru tela

Skrutkované, navinuté tesnením utesnené kryty ventilov, závitové, plne spájkované kryty ventilov a závitové vnútorné tlakové samotesniace kryty ventilov

Spätný ventil kovania LYV sa vzťahuje na to, že sa spolieha na tok samotného média a automaticky otvára a zatvára ventilový kotúč, ktorý sa používa na zabránenie spätnému ventilu média, známemu tiež ako spätný ventil, spätný ventil, protiprúdový ventil a spätný tlakový ventil. Spätný ventil patrí k automatickému ventilu, jeho hlavnou funkciou je zabrániť spätnému toku média, zabrániť reverzácii čerpadla a hnacieho motora, ako aj vypúšťaniu média z nádoby. Spätné ventily možno použiť aj na napájanie potrubí, kde môže tlak vzrásť a presiahnuť tlak v systéme. Spätné ventily možno rozdeliť hlavne na spätné ventily výkyvné (otočné podľa ťažiska) a spätné ventily zdvíhacie (pohybujúce sa pozdĺž osi)

LYV® Spätný ventil z kovanej ocele

Mestské stavebníctvo, chemický priemysel, hutníctvo, ropa, farmácia, potraviny, nápoje, ochrana životného prostredia a ďalšie oblasti

LYV spätný ventil kovania Vlastnosti a použitie

Účelom tohto typu ventilu je umožniť médiu prúdiť iba jedným smerom a zabrániť smeru prúdenia. Ventil zvyčajne funguje automaticky. Disk sa otvára pôsobením tlaku tekutiny prúdiacej jedným smerom; Keď tekutina prúdi opačným smerom, tlak tekutiny a samovoľný kotúč disku pôsobia na sedlo, aby prerušili tok.

K tomuto typu ventilu patrí spätný ventil s vnútorným závitom a spätný klapkový ventil, ktorý zahŕňa spätný ventil výkyvu a spätný ventil zdvihu. Kyvné spätné ventily majú sklopný mechanizmus a dvierkový kotúč, ktorý sa voľne opiera o naklonenú plochu sedadla. Aby sa zabezpečilo, že kotúč zakaždým dosiahne povrch sedadla, kotúč je zavesený, takže kotúč má dostatok miesta na otáčanie a umožňuje skutočný, úplný kontakt kotúča so sedadlom. Disk môže byť vyrobený celý z kovu alebo môže byť vykladaný kožou, gumou alebo syntetickým krytom, v závislosti od požiadaviek na výkon.

Pri plne otvorených spätných ventiloch je tlak kvapaliny prakticky bez prekážok, čo vedie k relatívne malému poklesu tlaku cez ventil. Kotúč spätného ventilu zdvihu sa nachádza na tesniacej ploche sedla telesa ventilu. Tento ventil je ako guľový ventil, až na to, že kotúč sa dá voľne zdvihnúť. Tlak tekutiny zdvihne kotúč z tesniaceho povrchu sedla a spätný tok média spôsobí, že kotúč spadne späť na sedlo a preruší tok.

V závislosti od prevádzkových podmienok môže byť disk celokovovej konštrukcie alebo vo forme gumenej podložky alebo gumeného krúžku namontovaného na držiaku disku. Rovnako ako globálny ventil, aj prietoková cesta cez spätný ventil zdvihu je úzka, takže pokles tlaku cez spätný ventil zdvihu je väčší ako pri spätných ventiloch a prietok spätného ventilu je menej obmedzený.

Tento ventil sa používa na zamedzenie stredného protiprúdového zariadenia na priemyselnom potrubí

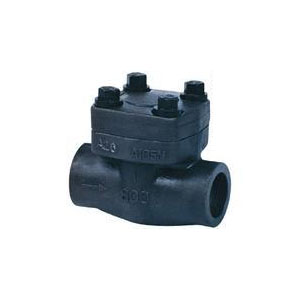

LYV® Detaily spätného ventilu z kovanej ocele
