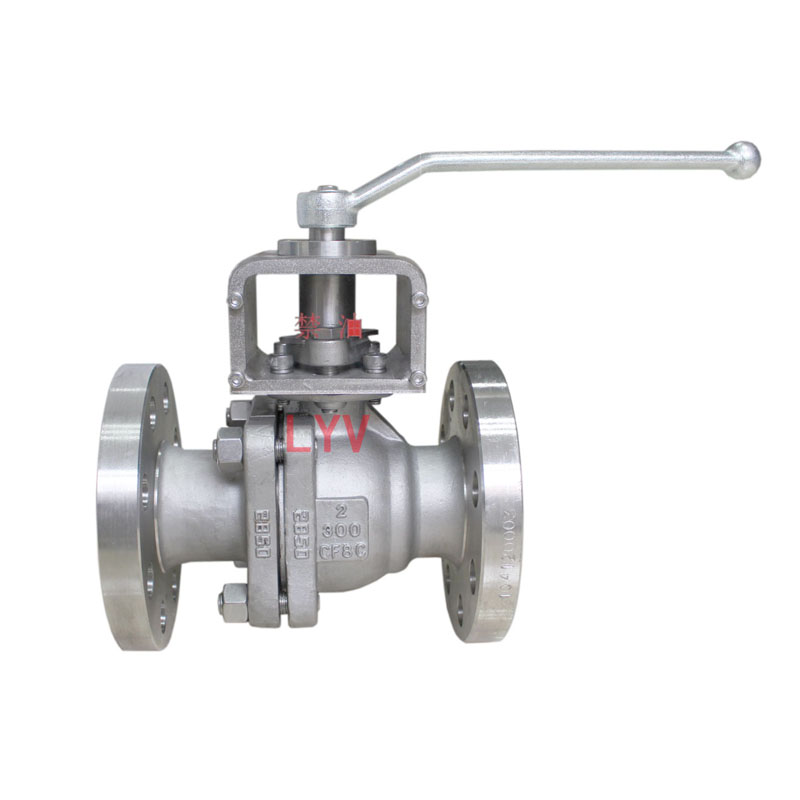

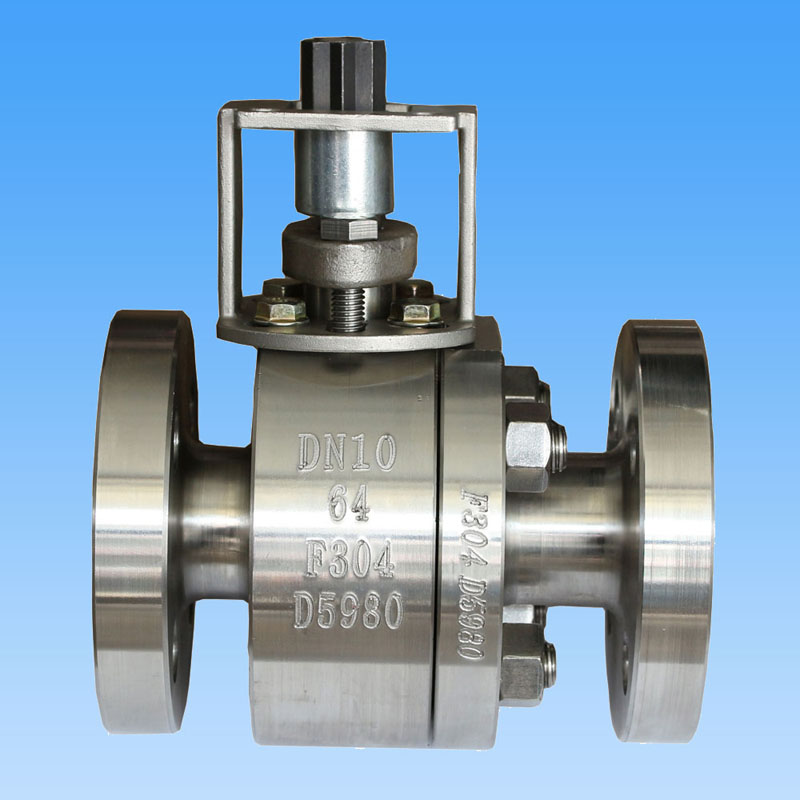

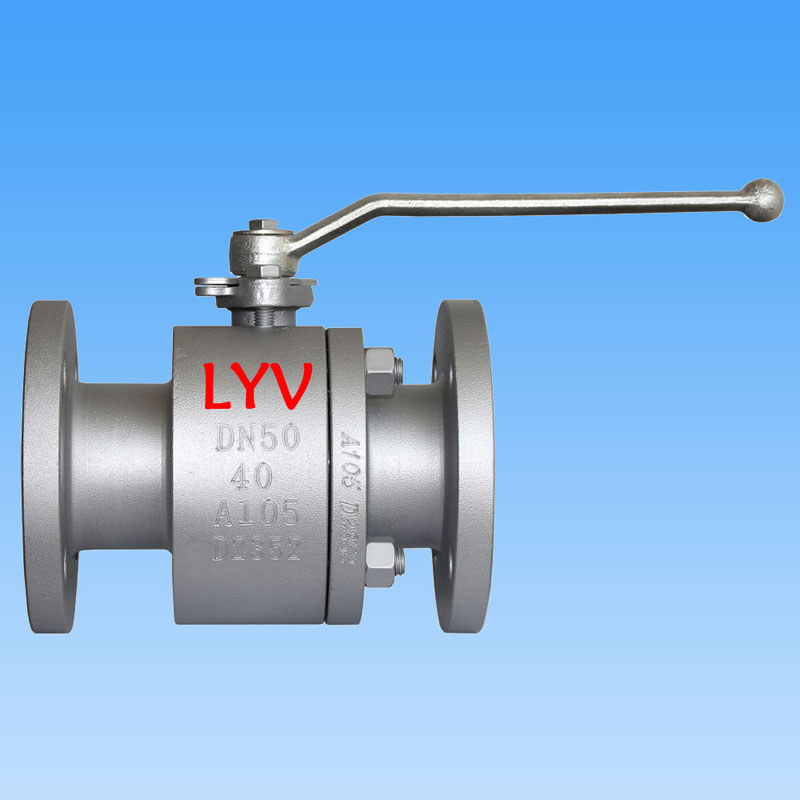

Plávajúci guľový ventil s plným otvorom
  • Plávajúci guľový ventil s plným otvorom - 0 Plávajúci guľový ventil s plným otvorom - 0
  • Plávajúci guľový ventil s plným otvorom - 1 Plávajúci guľový ventil s plným otvorom - 1
  • Plávajúci guľový ventil s plným otvorom - 2 Plávajúci guľový ventil s plným otvorom - 2
  • Plávajúci guľový ventil s plným otvorom - 3 Plávajúci guľový ventil s plným otvorom - 3

Plávajúci guľový ventil s plným otvorom

Plávajúce guľové ventily s plným otvorom sú široko používané v priemysle ropy a zemného plynu a špecializujeme sa na výrobu rôznych ventilov na zmenšenie veľkosti; ak máte záujem, vitajte v kontakte s LYV®.

Odoslať dopyt

Popis produktu

LYV® plávajúci guľový ventil s plným otvorom sa používa na odrezanie alebo pripojenie média v potrubí, ktoré má vlastnosti ako: zaistenie tesnenia ventilu, nízky koeficient trenia, malý prevádzkový krútiaci moment, rôzne materiály sedla, široký rozsah prispôsobivosti, otvorený /zatvorte správnym spínačom. Súčasne môže plávajúci guľový ventil po požiari vytvoriť kovový kontakt s telesom ventilu, aby sa zabezpečilo utesnenie drieku.


Medzinárodná norma pre dizajn a testovanie:

Dizajnová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Štandard kontroly a testovania: API 598/ API 6D

Štandard požiarnej bezpečnosti: API 607/API 6FA

Dĺžka od príruby k prírube: ANSI B 16.10 -Krátky vzor/ Dlhý vzor

Koncové pripojenie: Prírubový koniec podľa ANSI B 16.5, konce zvaru na tupo, konce zvaru.

Veľkosť výrobcu a rozsah tlaku:

NPS 1/2â až 10â (pre ANSI Class 150LB)

NPS 1/2â až 8* (pre ANSI triedu 300LB)

NPS 1/2â až 4â (pre ANSI Class 600LB)

alebo

DN15 až DN250 (pre PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 až DN200 (pre PN4,0 MPa, PN5,0 MPa)

DN15 až DN100 (pre PN6,3Mpa, PN10,0Mpa)

Vývrt potrubia: plný vývrt (FB)

Konštrukčné telo: Koncový vstup, 2 kusy/3 kusy

Typ kapoty/krytu: skrutkovaná kapota/predĺžená kapota

Typ sedadla: Mäkký typ/Kovový typ s pevným tesnením

Smerový tok: Jednosmerný/obojsmerný

Servisné médium: zemný plyn, ropa, voda, kyslíkový plyn atď

Služba: SOUR, ISO 15156/ NACE MR0175

Vlastnosti: Protipožiarny dizajn

Antistatický dizajn

Stopka odolná proti vyfúknutiu

IPAD namontovaný podľa ISO 5211

Ovládanie ventilu: ručná páka / šnekový prevod / ovládaný pohonom / pneumatický pohon / elektrický pohon


MOC ( kusovník â kusovník ) :

Karoséria a kapota: ASTM A 216 GR. WCB /ASTM A105N (uhlíková oceľ)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nízkoteplotná uhlíková oceľ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nehrdzavejúca oceľ)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nehrdzavejúca oceľ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplexná nehrdzavejúca oceľ)

Pevná guľa: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Guľôčka povrchová úprava: ENP, HCR, WC, zváranie Ni60/ Ni55

Predstavec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Guľové sedlo a tesnenie tela: PTFE Virgin / 25% PTFE vyplnený sklom â GFT / PTFE plnený uhlíkom â CFT

: PEEK / Delrin / Grafoil â Grafitový prsteň

Upchávka: PTFE panenský / 25 % PTFE plnený sklom â GFT / PTFE plnený uhlíkom â CFT

: Grafoil â Grafitový prsteň


Čo je to plávajúci guľový ventil?

Plávajúci guľový ventil je druh ventilu, ktorého guľa pláva vo vnútri telesa ventilu; unáša sa na stranu po prúde a stredným tlakom by bol tesne pritlačený k sedlu, aby sa zabezpečilo spoľahlivé utesnenie. Ide o celkom jednoduchý dizajn s dobrým tesniacim výkonom a spoliehajúc sa na materiál sedadla, ktorý znáša pracovné zaťaženie, pretože tesniace napätie je hlavne kladené na sedlové krúžky. Zvyčajne plávajúce guľové ventily pracujú v potrubnom systéme s nízkym a stredným tlakom.


Čo je to guľový ventil s plným otvorom?

Guľový ventil s úplným otvorom sa používa hlavne v podmienkach zapnutia a vypnutia. V procesnom potrubnom systéme je väčšina ventilov navrhnutá tak, aby obmedzovala prietok na určitý rozsah tým, že je prietokový kanál alebo plocha uzatváracieho člena menšia ako vnútorný priemer potrubia. Niektoré druhy guľových ventilov majú príliš veľkú guľu, aby sa zabezpečilo, že vnútorné prietokové kanály môžu mať dostatok priestoru na to, aby kvapalina mohla prechádzať bez akýchkoľvek zjavných obmedzení, čo sa nazýva guľové ventily s úplným otvorom, pretože otvor na guli je rovnakú veľkosť, aby zodpovedala priemeru potrubia.
