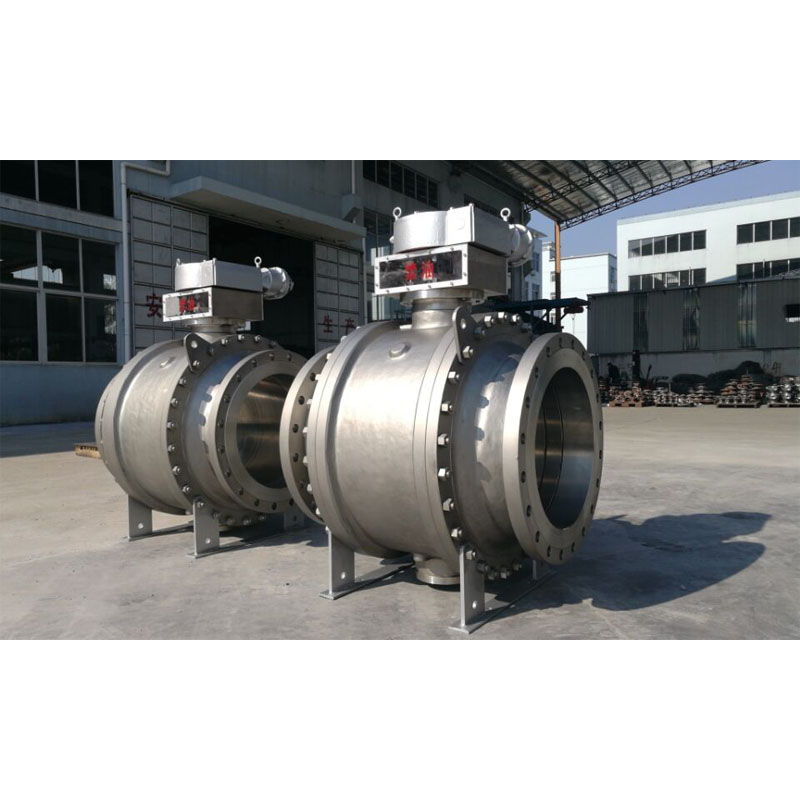

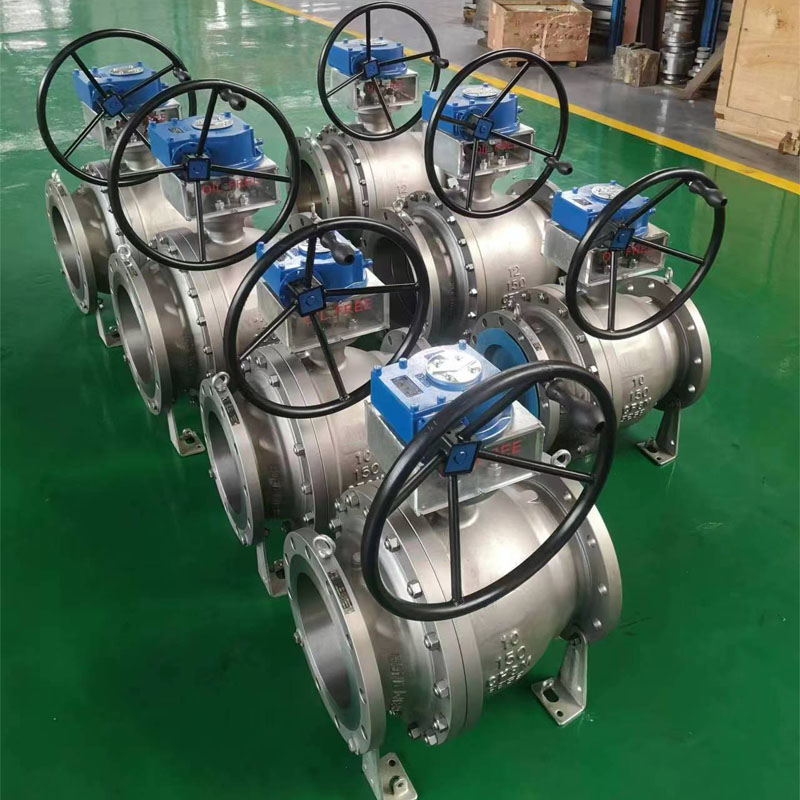

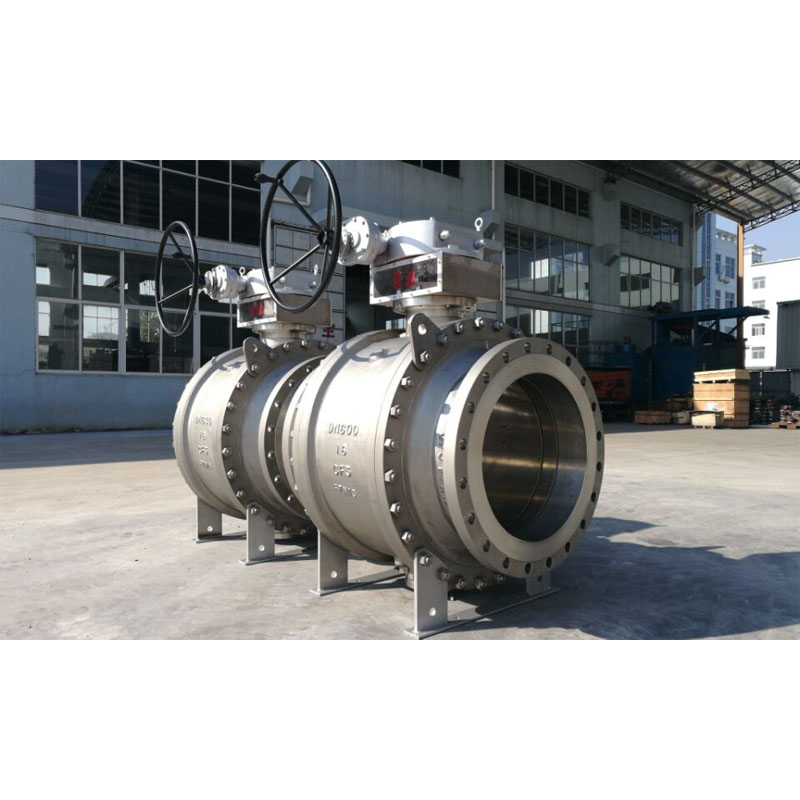

Oxygonový guľový ventil

Oxygon Ball Valve je druh špeciálneho guľového ventilu, ktorý sa ventily používajú pre plyn Oxygon v systéme, čo by malo byť prísne bezolejové počas procesu montáže a inštalácie.

Dizajn a testovanie Medzinárodný štandard dvojdielneho guľového ventilu

Dizajnová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Štandard kontroly a testovania: API 598/ API 6D

Štandard požiarnej bezpečnosti: API 607/API 6FA

Dĺžka od príruby k prírube: ANSI B 16.10 -Krátky vzor/ Dlhý vzor

Koncové pripojenie: Prírubový koniec podľa ANSI B 16.5, konce zvaru na tupo, konce zvaru.

Veľkosť výrobcu a rozsah tlaku:

NPS 1/2” až 48” (pre ANSI Class 150LB)

NPS 1/2” až 48” (pre ANSI Class 300LB)

NPS 1/2” až 48” (pre ANSI Class 600LB)

NPS 1/2” až 36” (pre ANSI Class 900LB)

NPS 1/2” až 24” (pre triedu ANSI 1500LB)

NPS 1/2” až 12” (pre triedu ANSI 2500LB)

alebo

DN15 až DN1200 (pre PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 až DN1200 (pre PN4,0 Mpa, PN5,0 Mpa)

DN15 až DN1200 (pre PN6,3Mpa, PN10,0Mpa)

DN15 až DN900 (pre PN15,0 Mpa)

DN15 až DN600 (pre PN25,0 Mpa)

Vŕtanie potrubia: Úplné vŕtanie (FB)/ Redukované vŕtanie (RB)

Konštrukčné telo: Bočný vstup

Typ kapoty/krytu: skrutkovaná kapota/predĺžená kapota

Typ sedadla: Mäkký typ

Smerový tok: Jednosmerný/obojsmerný

Servisné médium: Kyslíkový plyn

Vlastnosti: Protipožiarny dizajn

Antistatický dizajn

Stopka odolná proti vyfúknutiu

Ovládanie ventilu: ručná páka / šnekový prevod / ovládaný pohonom / pneumatický pohon / elektrický pohon

MOC (kusovník – kusovník):

Karoséria a kapota: ASTM B148 C95800 (Al-Bronze)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nehrdzavejúca oceľ)

Pevná guľa: ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Predstavec: ASTM B148 C95800 (Al-Bronze)

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

Guľové sedlo a tesnenie tela: PTFE Virgin / 25% PTFE plnené sklom

: PEEK / Delrin / Grafoil – Grafitový prsteň

Upchávka: PTFE panenský / 25 % PTFE plnený sklom – GFT / PTFE plnený uhlíkom – CFT
