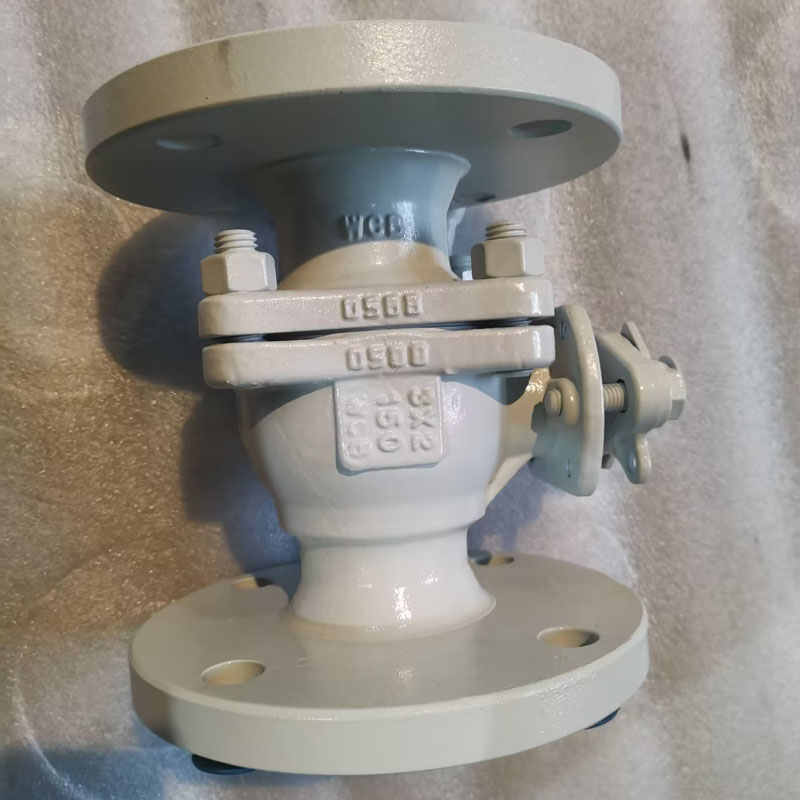

Plávajúci guľový ventil so zníženým otvorom

Ako profesionálna priemyselná výroba ventilov v Číne, LYV® v posledných rokoch našim klientom ponúkol veľa kusov plávajúcich guľových ventilov na zníženie vŕtania s dobrou kvalitou. Normálne je redukčný ventil asi o 30% ľahší v porovnaní s guľovými ventilmi s rovnakou veľkosťou, je zrejmé, že funkciou guľového ventilu so zníženým otvorom je ušetriť inštalačný priestor a znížiť obstarávacie náklady na celý potrubný systém.

Medzinárodná norma pre dizajn a testovanie:

Dizajnová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Štandard kontroly a testovania: API 598/ API 6D

Štandard požiarnej bezpečnosti: API 607/API 6FA

Dĺžka od príruby k prírube: ANSI B 16.10 -Krátky vzor/ Dlhý vzor

Koncové pripojenie: Prírubový koniec podľa ANSI B 16.5, konce zvaru na tupo, konce zvaru.

Veľkosť výrobcu a rozsah tlaku:

NPS 1/2*3/8â až 10*8â (pre ANSI Class 150LB)

NPS 1/2*3/8â až 8*6â (pre ANSI Class 300LB)

NPS 1/2*3/8â až 4*3â (pre ANSI Class 600LB)

Vŕtanie potrubia: Znížiť vŕtanie (RB)

Konštrukčné teleso: Koncový vstup

Typ kapoty/krytu: skrutkovaná kapota/predĺžená kapota

Typ sedadla: Mäkký typ/Kovový typ s pevným tesnením

Smerový tok: Jednosmerný/obojsmerný

Servisné médium: zemný plyn, ropa, voda, kyslíkový plyn atď

Služba: SOUR, ISO 15156/ NACE MR0175

Vlastnosti: Protipožiarny dizajn

Antistatický dizajn

Stopka odolná proti vyfúknutiu

IPAD namontovaný podľa ISO 5211

Ovládanie ventilu: ručná páka / šnekový prevod / ovládaný pohonom / pneumatický pohon / elektrický pohon

MOC ( kusovník â kusovník ) :

Karoséria a kapota: ASTM A 216 GR. WCB /ASTM A105N (uhlíková oceľ)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nízkoteplotná uhlíková oceľ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nehrdzavejúca oceľ)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nehrdzavejúca oceľ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplexná nehrdzavejúca oceľ)

Pevná guľa: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Guľôčka povrchová úprava: ENP, HCR, WC, zváranie Ni60/ Ni55

Predstavec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Guľové sedlo a tesnenie tela: PTFE Virgin / 25% PTFE vyplnený sklom â GFT / PTFE plnený uhlíkom â CFT

: PEEK / Delrin / Grafoil â Grafitový prsteň

Upchávka: PTFE panenský / 25 % PTFE plnený sklom â GFT / PTFE plnený uhlíkom â CFT

: Grafoil â Grafitový prsteň

Čo je guľový ventil so zníženým priemerom?

Guľový ventil s redukovaným otvorom je typ guľového ventilu, ktorého vnútorný priemer je menší ako priemer potrubia, zatiaľ čo rozmer príruby ventilu sa stále zhoduje s priemerom potrubia. Pracovnou požiadavkou je, že turbulencia a rýchlosť prietoku tekutiny nie sú hlavnými problémami a kde nie je pravdepodobné, že dôjde k hromadeniu častíc, aby sa zabránilo zablokovaniu ventilu.

S menším vnútorným priemerom sú aj teleso ventilu a veľkosť guľôčky menšie, takže guľový ventil s redukovaným otvorom zaberá menší objem, vďaka čomu zaberá menší priestor počas inštalácie. A čo viac, materiál pre menšie puzdro a guľôčku má nižšie náklady na materiál, čo ovplyvňuje náklady na konečné produkty a znižuje celkové náklady na potrubný systém.
