Trojitý excentrický motýľový ventil

Vitajte na nákupe LYV® tri excentrické klapky od nás. Každá požiadavka od zákazníkov je zodpovedaná do 24 hodín. Ako profesionálny výrobca by sme vám radi poskytli LYV® tri excentrické škrtiace klapky. A my vám ponúkneme najlepší popredajný servis a včasné dodanie.

LYV® Úvod trojitý excentrický motýľový ventil

Os drieku sa súčasne odchyľuje od stredu kotúča a stredu telesa a os otáčania sedla ventilu a os kanála telesa ventilu má určitý uhol, známy ako tri excentrické klapky.

LYV® Parameter trojitého excentrického škrtiaceho ventilu (špecifikácia)

Štrukturálna forma

Trojitá excentricita

Dizajnový základ

GB

API

Režim jazdy

Manuálne, šnekový prevod a šnekový pohon, manuálne, elektrické

Dizajnový štandard

GB/T 12238

API609, MSS.SP-68

Štrukturálna dĺžka

GB/T12221

ASMEB16.10, API609, MSS.SP-68

Spojovacia príruba

JB/T79 JB/T82, GN/T9115

ASME B16.5, ASME B16.47

Test a kontrola

JB/T 9092

API 1598

LYV® tri excentrické škrtiace klapky Vlastnosti a použitie

Typický trojitý excentrický motýľový ventil má okrem drieku a ventilovej dosky dva excentry, ventilovú dosku a tesniacu plochu sedla má naklonený okrúhly tvar stola (jedná sa o tzv. tri excentrické tretie excentry). Keď je ventil zatvorený, ventilová doska je tlačená dopredu kvôli excentricite. Ventilová doska a sedlo ventilu nevytvárajú pri zatváraní trenie. Ventilová doska je priamo stlačená na sedlo ventilu, takže životnosť ventilu; Okrem toho, pretože tesniaci krúžok tohto ventilu (či už je nainštalovaný na sedle alebo ventilovej doske) má určitú elasticitu a medzi výstupkom a elastickým krúžkom v elastickom krúžku je malá medzera, môže elastický krúžok mierne spôsobiť posunutie; Keď je ventil zatvorený, elastomérový tesniaci krúžok sa môže automaticky presunúť do polohy, kde je sila najrovnomernejšia pôsobením uzatváracej sily; V spojení s malým množstvom deformácie elastického krúžku, takže sedlo na tesniacom krúžku rovnomerne pôsobí, stav tesnenia. Je široko používaný pre strednú teplotu â¤425â metalurgiu, elektrickú energiu, petrochemický priemysel, zásobovanie vodou a kanalizáciu a komunálnu výstavbu a iné priemyselné potrubia, na reguláciu prietoku a použitie telesa na odpojenie záťaže

Tri excentrické klapky ako kryštalizácia najnovšej technológie ventilu, Yang všetky druhy ventilov dlhé, vyhýbajú sa všetkým druhom krátkych ventilov, budú čoraz viac pozornosti väčšiny používateľov a dizajnérov. Jeho maximálny tlak môže dosiahnuť 2500 libier, štandardný kaliber môže robiť 48 palcov a na upínanie, očko, prírubu, krúžok, zváranie na tupo, plášť, všetky druhy konštrukčnej dĺžky môžu zodpovedať, ale aj kvôli veľkému výberu materiálov, vysoká a nízka teplota a rôzne kyseliny, zásady a iné korozívne médiá môžu tiež reagovať. Najmä vo veľkom priemere, s výhodou nulovej netesnosti, v uzatváracom ventile neustále nahrádza hrubý posúvač a guľový ventil, podobne pri svojej vynikajúcej regulačnej funkcii v regulačnom ventile neustále nahrádza aj ťažký guľový ventil. V skutočnosti sa používa v rôznych dôležitých potrubiach, ako je riadenie procesov pri ťažbe ropy a zemného plynu, pobrežné plošiny, rafinácia ropy, petrochemický priemysel, anorganický chemický priemysel, výroba energie a ďalšie hlavné priemyselné oblasti vrátane Číny.

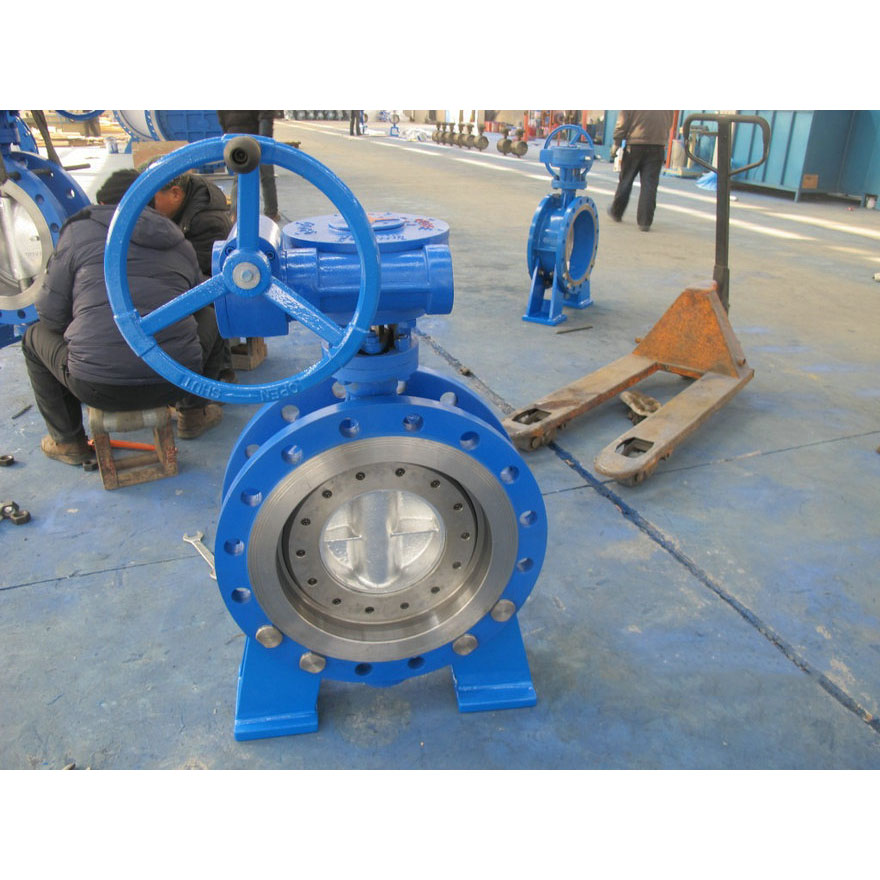

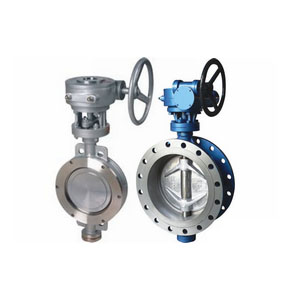

LYV® tri excentrické klapky Podrobnosti
