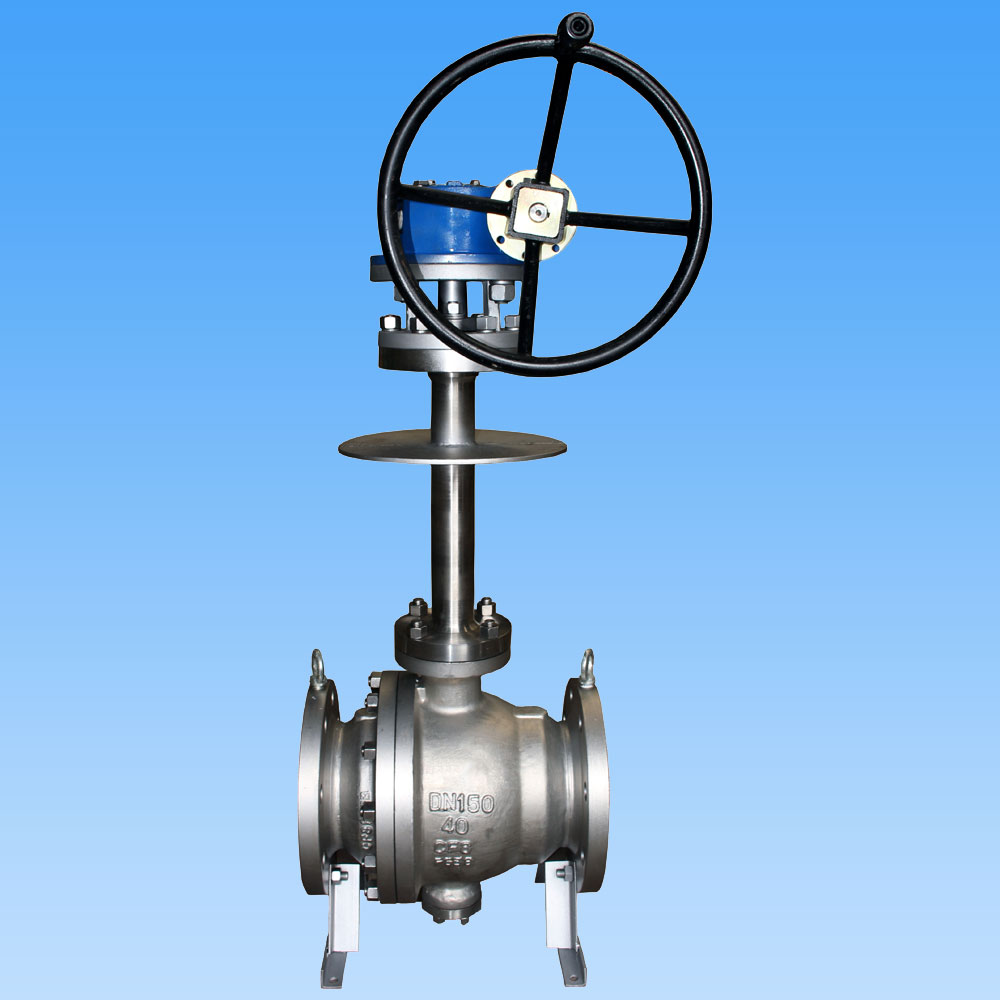

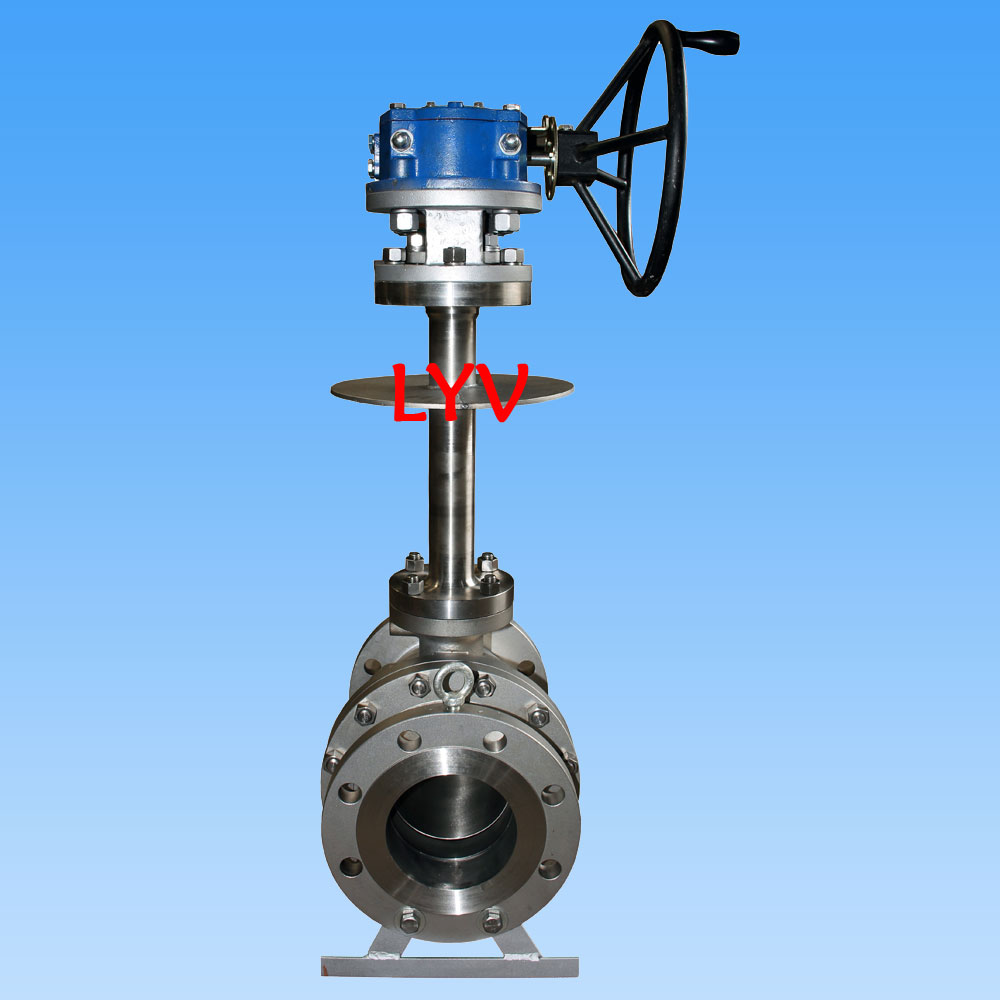

Guľový ventil namontovaný na kryogénnom čape

Ako profesionálny výrobca ventilov by sme vám radi poskytli guľový ventil namontovaný na kryogénnom čape, čo sú špeciálne ventily používané pre nízku pracovnú teplotu v chemickom priemysle alebo chladnom prostredí, podľa konštrukčného štandardu API 6D&ASME B16.34 a postupov kryogénneho testovania. , limitná teplota môže byť až -196 ℃.

Kryogénne plávajúce guľové ventily sa používajú pre pracovné podmienky pri nízkych teplotách, najmä pre niektoré nebezpečné médiá, ako je skvapalnený prírodný plyn. Naša spoločnosť má skúsenosti s návrhom, výrobou, kontrolou a testovaním kryogénnych guľových ventilov.

Medzinárodná norma pre dizajn a testovanie

Dizajnová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Štandard kontroly a testovania: API 598/ API 6D

Štandard požiarnej bezpečnosti: API 607/API 6FA

Dĺžka od príruby k prírube: ANSI B 16.10 -Krátky vzor/ Dlhý vzor

Koncové pripojenie: Prírubový koniec podľa ANSI B 16.5, konce zvaru na tupo, konce zvaru.

Veľkosť výrobcu a rozsah tlaku:

NPS 2” až 48” (pre ANSI Class 150LB)

NPS 2” až 48” (pre ANSI Class 300LB)

NPS 2” až 48” (pre ANSI Class 600LB)

NPS 2” až 36” (pre ANSI Class 900LB)

NPS 2” až 24” (pre ANSI Class 1500LB)

NPS 2” až 12” (pre ANSI Class 2500LB)

alebo

DN50 až DN1200 (pre PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN50 až DN1200 (pre PN4,0 Mpa, PN5,0 Mpa)

DN50 až DN1200 (pre PN6,3Mpa, PN10,0Mpa)

DN50 až DN900 (pre PN15,0 Mpa)

DN50 až DN600 (pre PN25,0 Mpa)

Vŕtanie potrubia: Úplné vŕtanie (FB)/ Redukované vŕtanie (RB)

Konštrukčné teleso: Koncový vstup

Typ kapoty/krytu: Rozšírený dizajn kapoty pre spoľahlivosť tesnenia a tesnenia drieku, vhodný pre pracovnú teplotu -196 ℃.

Typ sedadla: Mäkký typ/Kovový typ s pevným tesnením

Smerový tok: Jednosmerný/obojsmerný

Servisné médium: zemný plyn, ropa, voda atď

Služba: SOUR, ISO 15156/ NACE MR0175

Fugitívna emisia: ISO 15848

Vlastnosti: Protipožiarny dizajn

Antistatický dizajn

Stopka odolná proti vyfúknutiu

Dvojitý blok a bleek dizajn

IPAD namontovaný podľa ISO 5211

Ovládanie ventilu: ručná páka / šnekový prevod / ovládaný pohonom / pneumatický pohon / pohon motora

MOC (kusovník – kusovník):

Telo a kapota: ASTM A352 LCB / LCC /ASTM A350 LF2 / LF3 (nízkoteplotná uhlíková oceľ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nehrdzavejúca oceľ)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nehrdzavejúca oceľ)

Pevná guľa: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Guľôčka povrchová úprava: ENP, HCR, WC, zváranie Ni60/ Ni55

Predstavec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Tesnenie sedla a tela guličky: PTFE plnené uhlíkom – CFT

: Grafoil – Grafitový prsteň

Upchávka: PTFE plnený uhlíkom – CFT

: Grafoil – Grafitový prsteň
