Uzáverový motýľový ventil

Očko LYVLUG Butterfly ValveÚvod

Veľkosť škrtiaceho ventilu je malá, nízka hmotnosť, môže byť odrezaná v rôznych stredných potrubiach, ktoré regulujú prietok. Prostredníctvom výberu rôznych materiálov ventilovej dosky a sedla tesnenia, ako aj dosky, môže byť hriadeľ cez kolíkové spojenie použitý pre zlé podmienky, ako je odsírenie, vákuum, systém odsoľovania morskej vody. Očko na uchytenie škrtiaceho ventilu môže realizovať online opravu následného potrubia a zariadenia a ventil môže realizovať online opravu následného potrubia a zariadenia ventilu a ventil môže byť inštalovaný na konci potrubia ako výfukový ventil.

Parameter motýľového ventilu s výstupkom LYVLUG (špecifikácia)

Dizajn a výroba: API609, MSS SP-67, MSS SP-68

Kontrola a testovanie: API598

Prírubové pripojenie: ASME B16.5(NPSâ¤24), ASME B16.47B séria

Koniec pre zváranie na tupo: ASME B16.25

Dĺžka štruktúry: API609

Teplotný a tlakový stupeň: ASME B16.34

Vlastnosti a použitie motýľového ventilu LYVLUG

Je široko používaný v metalurgii, ľahkom priemysle, elektroenergetike, petrochemickom priemysle, plynárenstva a iných oblastiach.

Klapka typu oka, princíp tesnenia klapky typu oka:

Tri excentrické škrtiace klapky majú obojsmerný tesný uzáver bez vzduchu. Táto geometria zaisťuje, že kotúčové tesnenie je v kontakte so sedlom karosérie iba v zatvorenej polohe, takže nedochádza k treniu alebo opotrebovaniu, a vytvára krútiaci moment, ktorý umožňuje dostatočne „zvariť“ elastické tesnenie, aby sa zabezpečil rovnomerný kontakt tesnenia.

Trojitá excentrická geometria:

Excentrický hriadeľ ventilu 1 je umiestnený za hriadeľom sedadla, takže tesnenie je úplne tesné okolo celého sedadla.

Osa excentrického 2 ventilového hriadeľa sa odchyľuje od osi potrubia a ventilu, bez prekážok pri otváraní a zatváraní ventilu.

Excentrický hriadeľ kužeľa s 3 sedadlami sa odchyľuje od stredovej línie hriadeľa ventilu, čo eliminuje trenie počas zatvárania a otvárania a poskytuje rovnomerné a konzistentné kompresné tesnenie okolo celého sedla.

Tesnenie bez trenia s dlhšou životnosťou:

(1) Sedadlá sú štandardne potiahnuté Cr13 alebo stelitom.

(2) Tesnenie je špirálovito stočené z nehrdzavejúcej ocele/grafitu pre nulový únik.

(3) Krútiaci moment pri zatváraní vytvára silu sedacej časti, ktorá pôsobí rovnomerne po celom obvode. Elastické tesnenie je pružné a živé, zachováva tvar sedadla. Rovnomerné pôsobenie kompresnej sily pozdĺž obvodu umožňuje ventilu dosiahnuť obojsmerné tesné uzavretie. Elasticita tesnenia umožňuje, aby sa teleso ventilu a kotúč mohli dotýkať alebo rozširovať, čím sa predchádza nebezpečenstvu upchatia v dôsledku kolísania teploty. Zariadenie je samonarovnávacie.

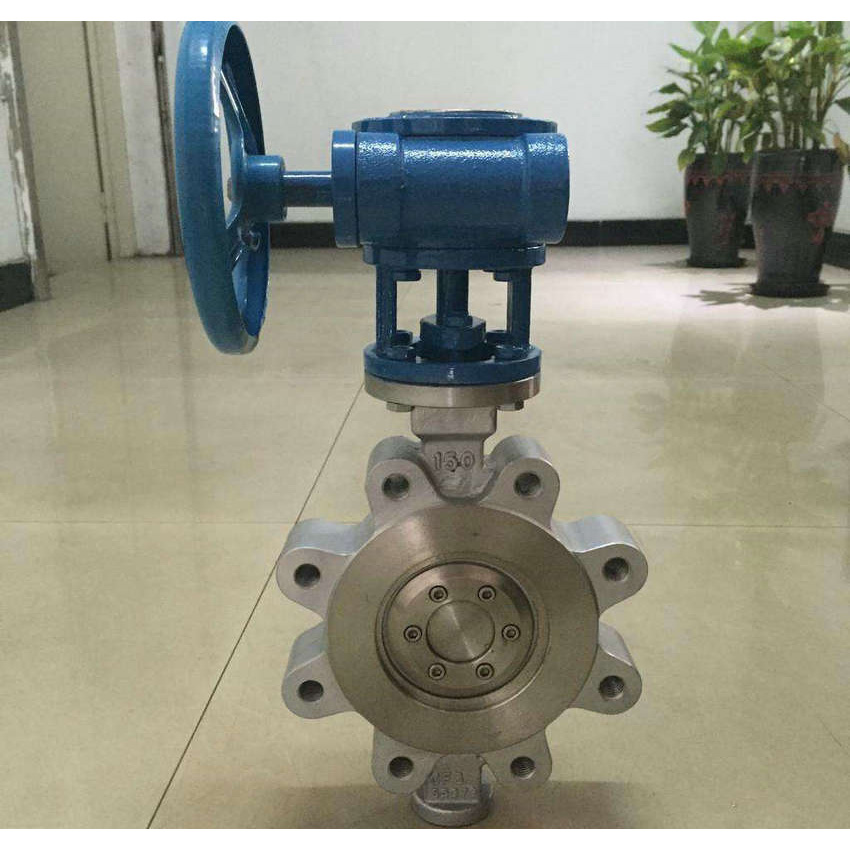

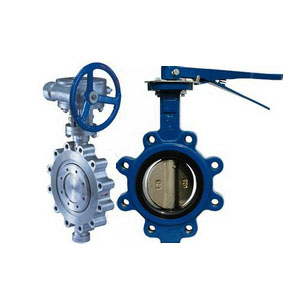

Očko LYVLUG Butterfly ValveDetails
