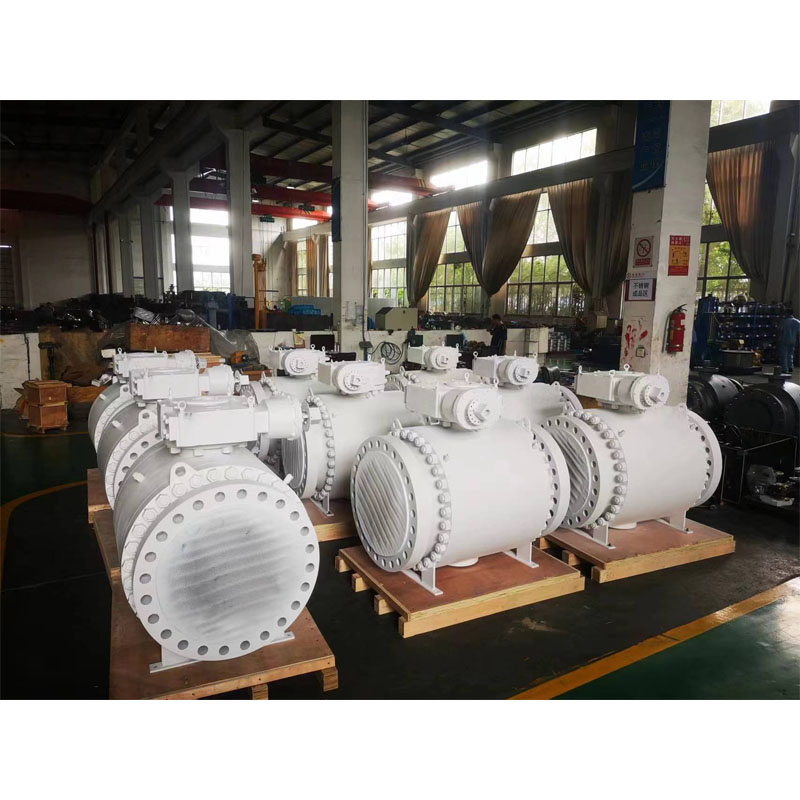

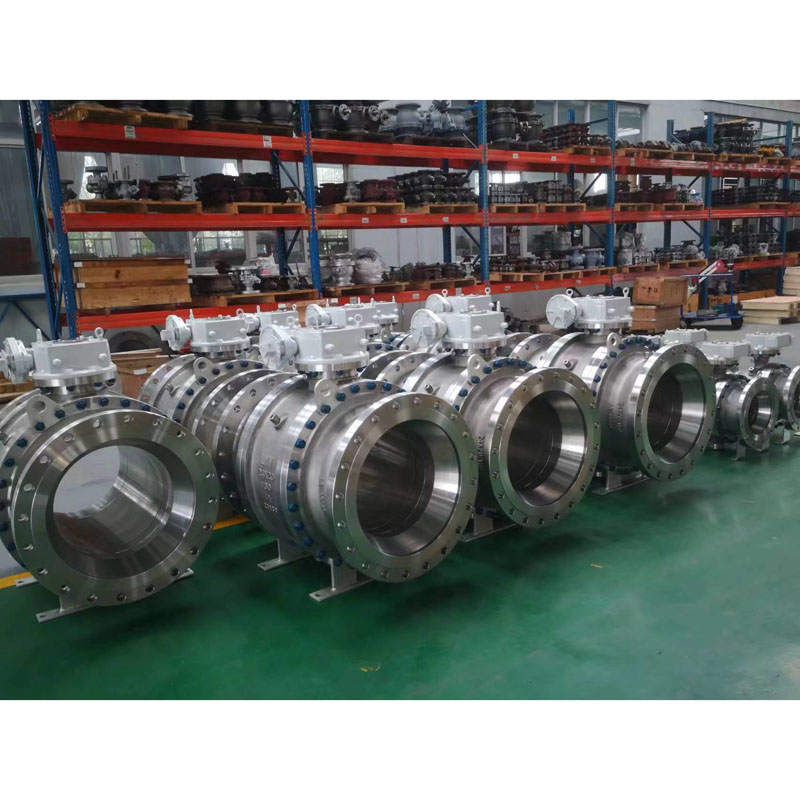

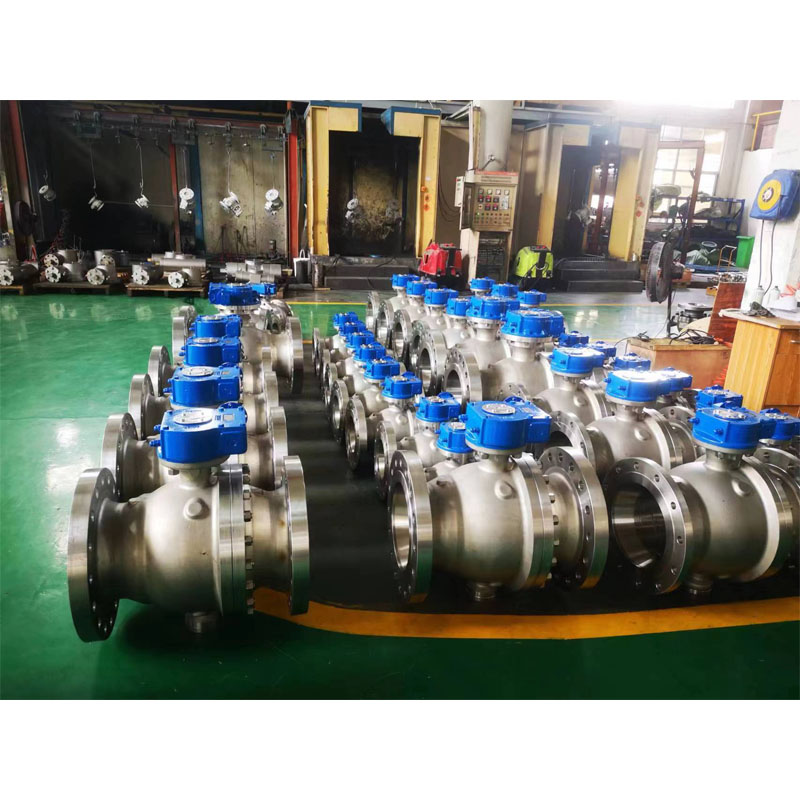

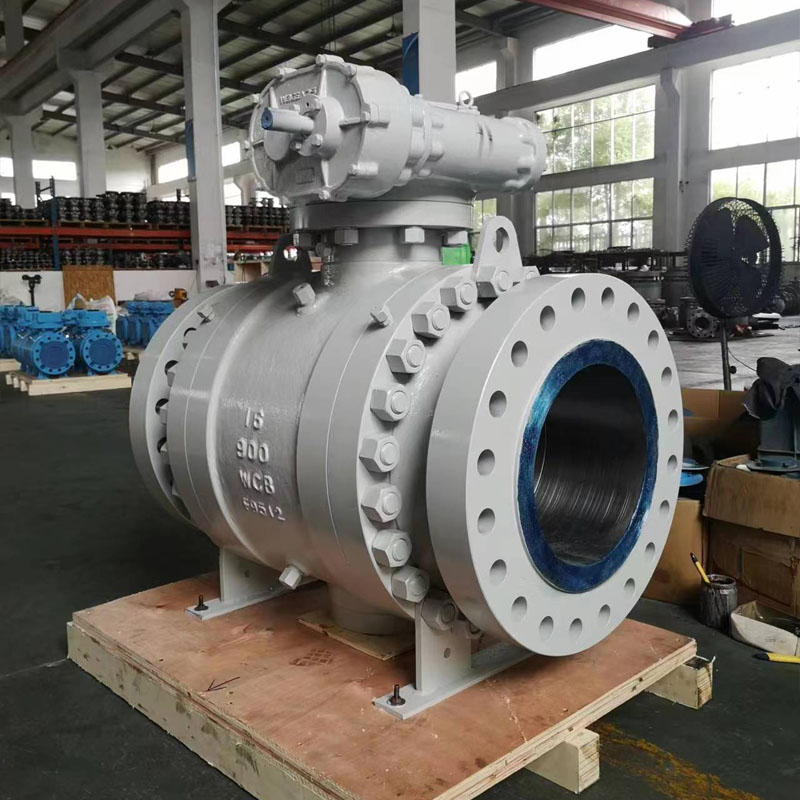

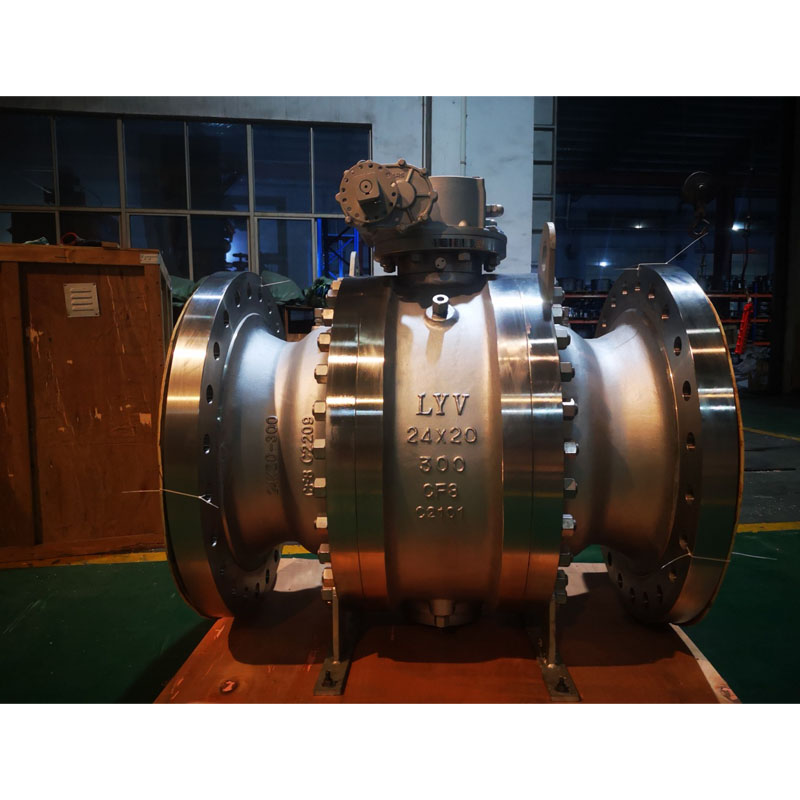

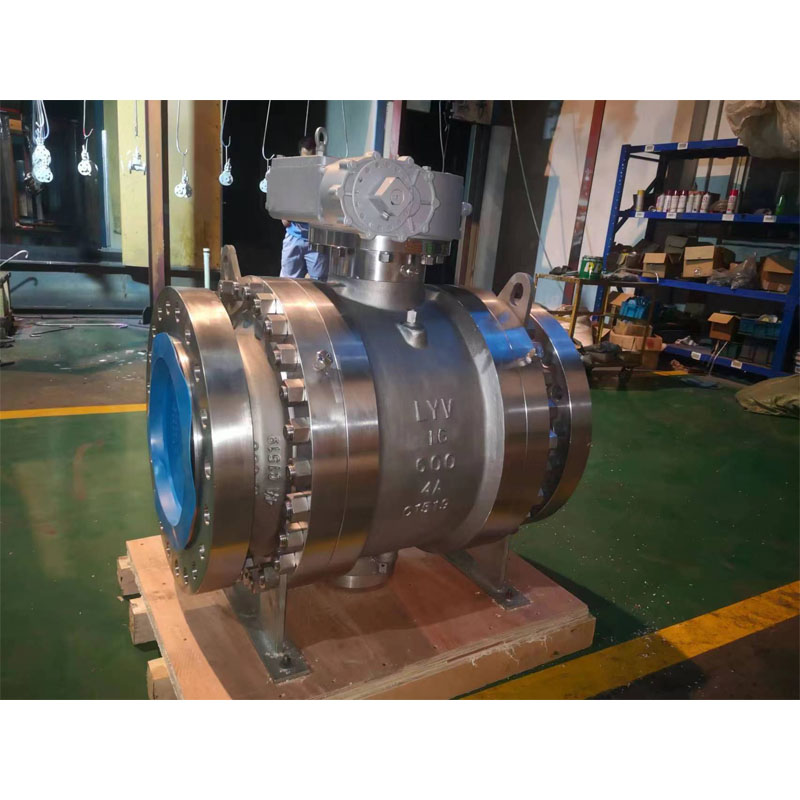

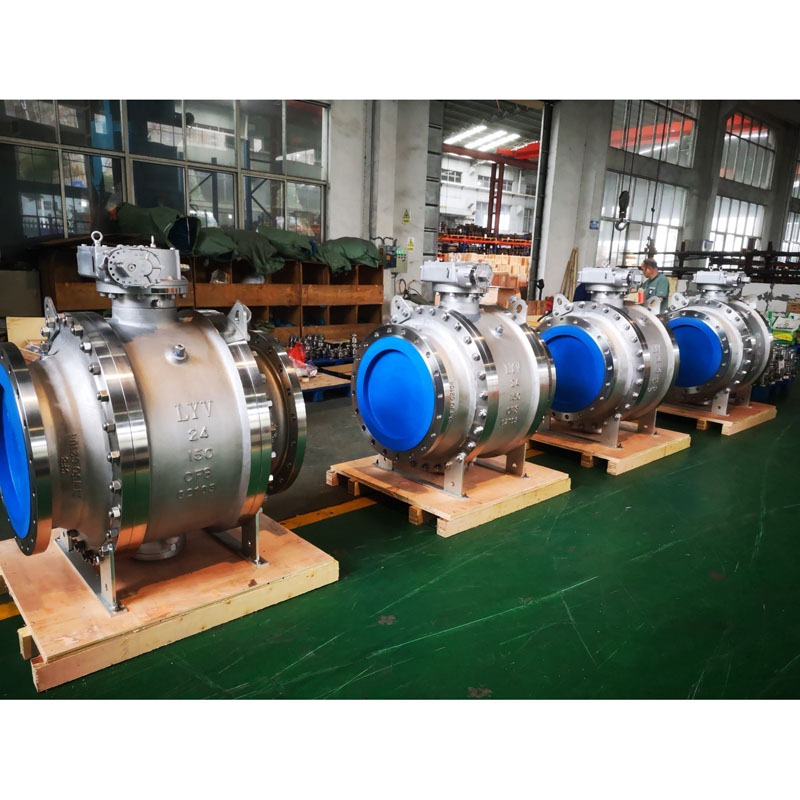

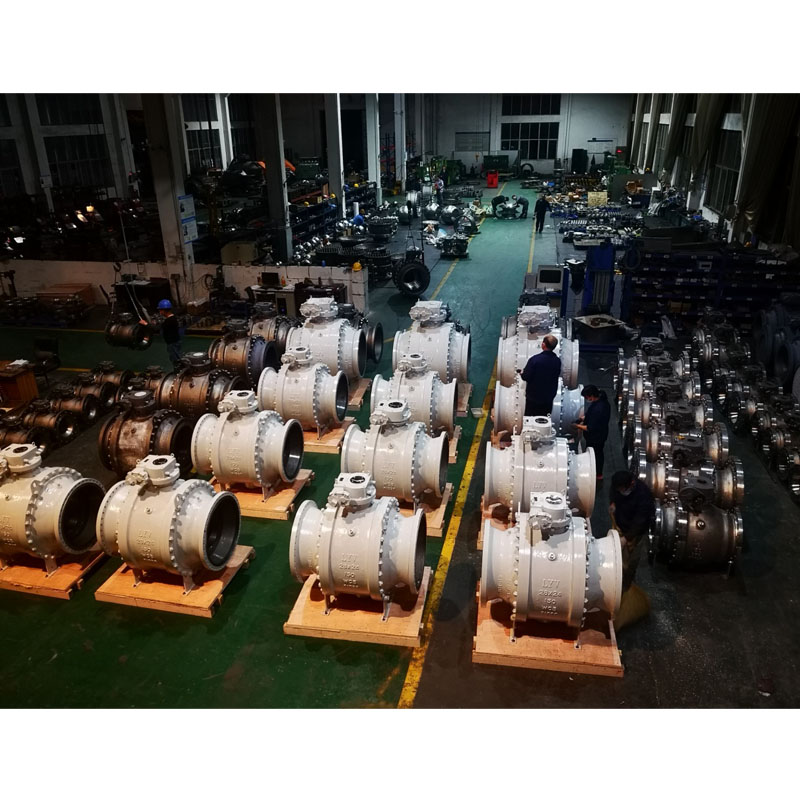

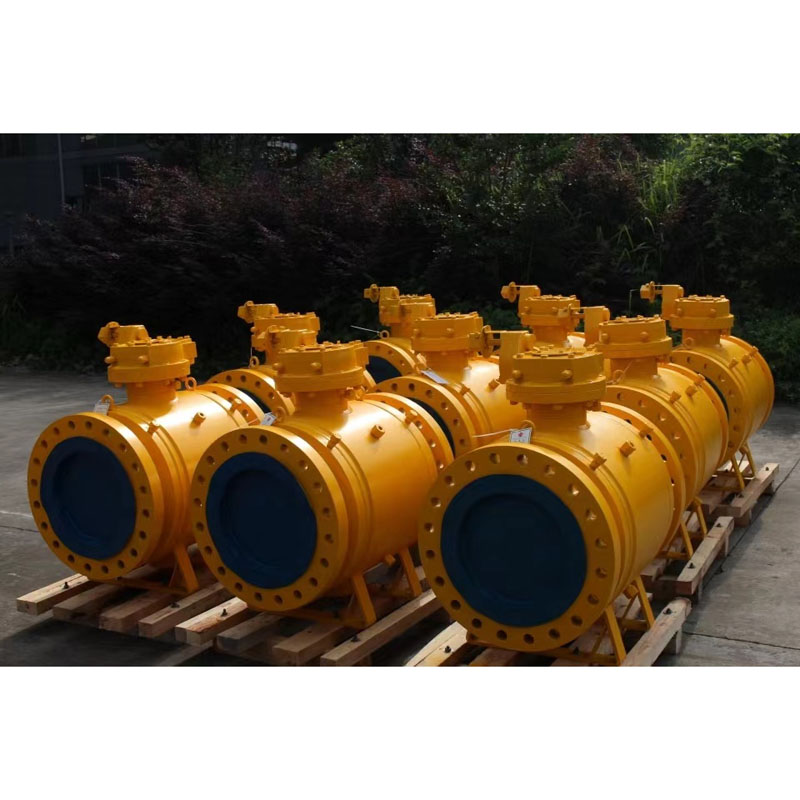

Guľový ventil s bočným vstupom

LYV je výrobca a dodávateľ guľového ventilu s bočným vstupom v Číne so schválenými API 6D, ISO 9001 a CE. Guľové ventily s bočným vstupom sú guľové ventily s 2-dielnym alebo 3-dielnym telesom pre konštrukciu deleného telesa.

Dizajn a testovanie Medzinárodný štandard dvojdielneho guľového ventilu

Dizajnová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Štandard kontroly a testovania: API 598/ API 6D

Štandard požiarnej bezpečnosti: API 607/API 6FA

Dĺžka od príruby k prírube: ANSI B 16.10 -Krátky vzor/ Dlhý vzor

Koncové pripojenie: Prírubový koniec podľa ANSI B 16.5, konce zvaru na tupo, konce zvaru.

Veľkosť výrobcu a rozsah tlaku:

NPS 1/2” až 48” (pre ANSI Class 150LB)

NPS 1/2” až 48” (pre ANSI Class 300LB)

NPS 1/2” až 48” (pre ANSI Class 600LB)

NPS 1/2” až 36” (pre ANSI Class 900LB)

NPS 1/2” až 24” (pre triedu ANSI 1500LB)

NPS 1/2” až 12” (pre triedu ANSI 2500LB)

alebo

DN15 až DN1200 (pre PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 až DN1200 (pre PN4,0 Mpa, PN5,0 Mpa)

DN15 až DN1200 (pre PN6,3Mpa, PN10,0Mpa)

DN15 až DN900 (pre PN15,0 Mpa)

DN15 až DN600 (pre PN25,0 Mpa)

Vŕtanie potrubia: Úplné vŕtanie (FB)/ Redukované vŕtanie (RB)

Konštrukčné telo: Bočný vstup

Typ kapoty/krytu: skrutkovaná kapota/predĺžená kapota

Typ sedadla: Mäkký typ/Kovový typ s pevným tesnením

Smerový tok: Jednosmerný/obojsmerný

Servisné médium: zemný plyn, ropa, voda, kyslíkový plyn atď

Služba: SOUR, ISO 15156/ NACE MR0175

Vlastnosti: Protipožiarny dizajn

Antistatický dizajn

Stopka odolná proti vyfúknutiu

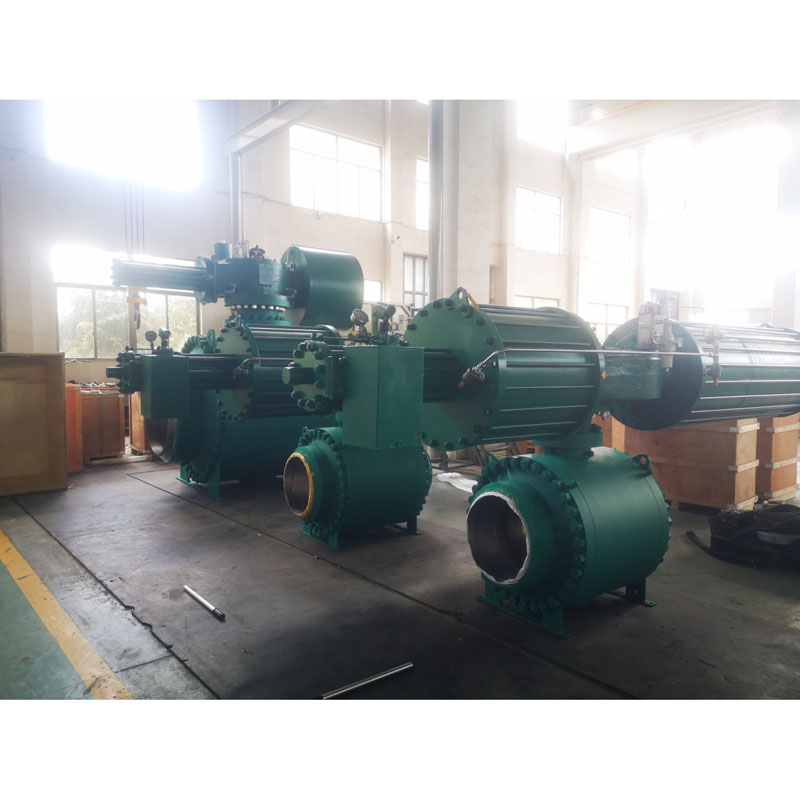

Ovládanie ventilu: ručná páka / šnekový prevod / ovládaný pohonom / pneumatický pohon / elektrický pohon

MOC (kusovník – kusovník):

Karoséria a kapota: ASTM A 216 GR. WCB /ASTM A105N (uhlíková oceľ)

: ASTM A352 LCB / LCC /ASTM A350 LF2 (nízkoteplotná uhlíková oceľ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nehrdzavejúca oceľ)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nehrdzavejúca oceľ)

: ASTM A351 Gr. CF8C

: ASTM A890 4A / 5A/ 6A (duplexná nehrdzavejúca oceľ)

Pevná guľa: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Guľôčka povrchová úprava: ENP, HCR, WC, zváranie Ni60/ Ni55

Predstavec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

: ASTM A182 F51/ F53/ F55

Guľové sedlo a tesnenie tela: PTFE Virgin / 25% PTFE plnené sklom – GFT / PTFE plnené uhlíkom – CFT

: PEEK / Delrin / Grafoil – Grafitový prsteň

Upchávka: PTFE panenský / 25 % PTFE plnený sklom – GFT / PTFE plnený uhlíkom – CFT

: Grafoil – Grafitový prsteň

Čo je guľový ventil montovaný na čap?

Guľový ventil namontovaný na čape je štvrťročný otočný ventil, ktorý pomáha zastaviť prúdiace médium v ​​potrubiach. Jedinečnou vlastnosťou guľového ventilu namontovaného na čape je jeho kotúč v okrúhlom alebo guľovom tvare umiestnený v strede. Toto sa neustále otáča, aby sa zastavil alebo spustil tok.
