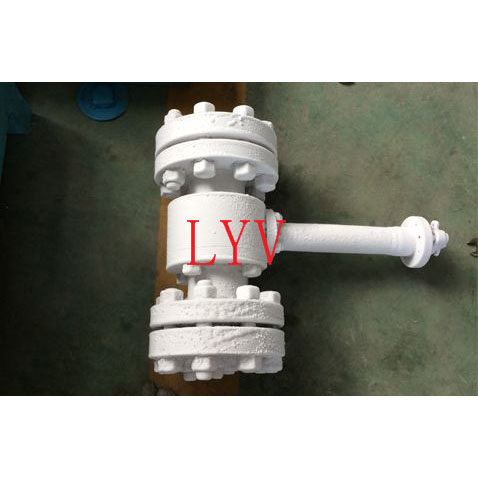

Kryogénny plávajúci guľový ventil

LYV ako profesionálny výrobca vysokokvalitných kryogénnych plávajúcich kryogénnych guľových ventilov v Číne si môžete byť istí, že naša továreň bude ponúkať kryogénne plávajúce guľové ventily podľa prísnej konštrukčnej normy API 6D & ASME B16.34 a postupov kryogénneho testovania, limitná teplota by mohla byť až -196 ℃.

Kryogénne plávajúce guľové ventily sa používajú pre pracovné podmienky pri nízkych teplotách, najmä pre niektoré nebezpečné médiá, ako je skvapalnený prírodný plyn. Naša spoločnosť má skúsenosti s návrhom, výrobou, kontrolou a testovaním kryogénnych guľových ventilov.

Medzinárodná norma pre dizajn a testovanie

Dizajnová norma: BS EN ISO 17292 (BS 5351) / ASME B 16.34 / API 6D

Štandard kontroly a testovania: API 598/ API 6D

Štandard požiarnej bezpečnosti: API 607/API 6FA

Dĺžka od príruby k prírube: ANSI B 16.10 -Krátky vzor/ Dlhý vzor

Koncové pripojenie: Prírubový koniec podľa ANSI B 16.5, konce zvaru na tupo, konce zvaru.

Veľkosť výrobcu a rozsah tlaku:

NPS 1/2” až 10” (pre ANSI Class 150LB)

NPS 1/2” až 8” (pre ANSI Class 300LB)

NPS 1/2” až 4” (pre ANSI Class 600LB)

alebo

DN15 až DN250 (pre PN0,6Mpa, 1,6Mpa, PN2,0Mpa, PN2,5Mpa)

DN15 až DN200 (pre PN4,0 MPa, PN5,0 MPa)

DN15 až DN100 (pre PN6,3Mpa, PN10,0Mpa)

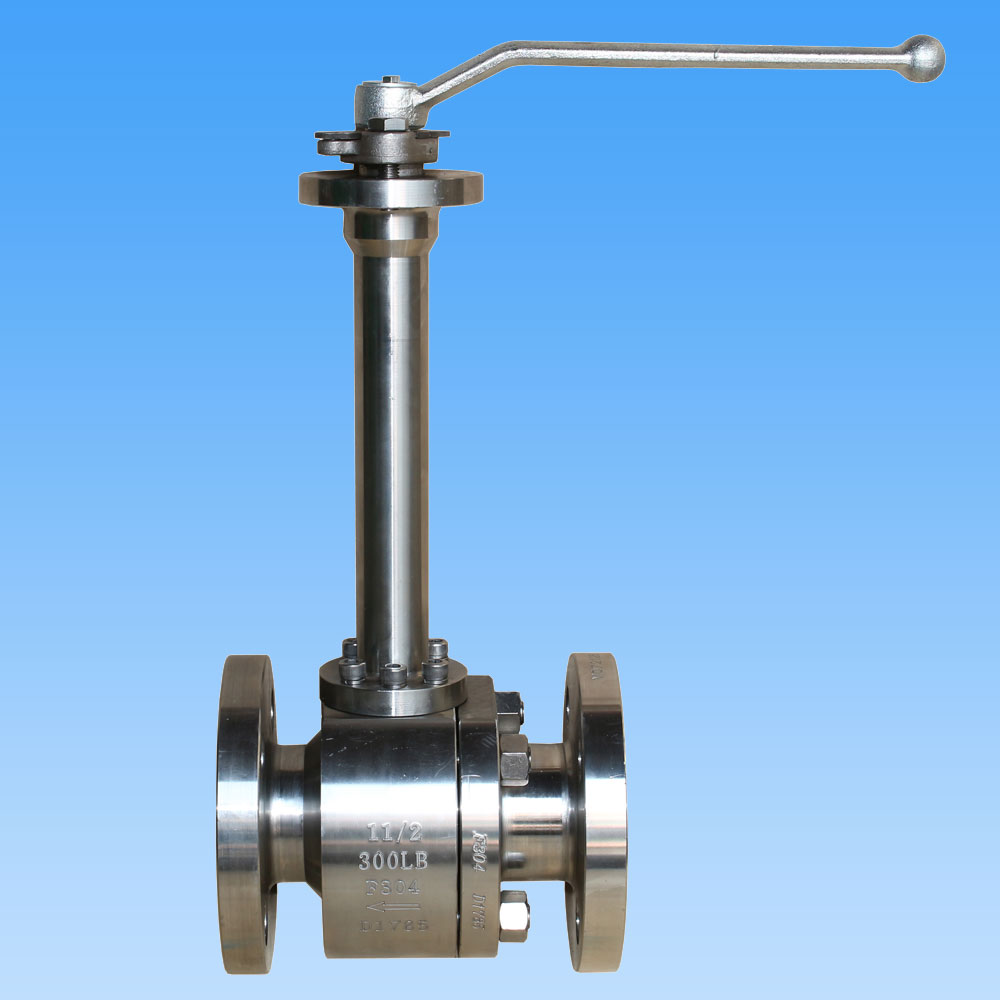

Rozšírená konštrukcia kapoty pre spoľahlivosť tesnenia a tesnenia vretena, vhodná pre pracovnú teplotu -196 ℃.

Vŕtanie potrubia: Úplné vŕtanie (FB)/ Redukované vŕtanie (RB)

Konštrukčné teleso: Koncový vstup

Typ kapoty/krytu: skrutkovaná kapota/predĺžená kapota

Typ sedadla: Mäkký typ/Kovový typ s pevným tesnením

Smerový tok: Jednosmerný/obojsmerný

Servisné médium: zemný plyn, ropa, voda, kyslíkový plyn atď

Služba: SOUR, ISO 15156/ NACE MR0175

Vlastnosti: Protipožiarny dizajn

Antistatický dizajn

Stopka odolná proti vyfúknutiu

Ovládanie ventilu: ručná páka / šnekový prevod / ovládaný pohonom / pneumatický pohon / elektrický pohon

MOC (kusovník – kusovník):

Telo a kapota: ASTM A352 LCB / LCC /ASTM A350 LF2 / LF3 (nízkoteplotná uhlíková oceľ)

: ASTM A 351 GR. CF 8 / CF 8M (SS 304 / SS 316) (nehrdzavejúca oceľ)

:ASTM A 351 GR. CF 3 / CF 3M (SS 304L / SS 316L) (nehrdzavejúca oceľ)

Pevná guľa: ASTM A105N+ENP/ A105N+TCC

: ASTM A 182 F304 / F316 (SS 304 / SS 316)

: ASTM A 182 F304L / F316L (SS 304L / SS 316L)

: ASTM A 182 F347

: ASTM A182 F51/ F53 /F55

Poznámka: Harseal Metal Seat type Guľôčka povrchová úprava: ENP, HCR, WC, zváranie Ni60/ Ni55

Predstavec: ASTM A182 F6a

:ASTM A182 F304 / F316 / F304L / F316L

:17/4 PH

Tesnenie sedla a tela guličky: PTFE plnené uhlíkom – CFT

: Grafoil – Grafitový prsteň

Upchávka: PTFE plnený uhlíkom – CFT

: Grafoil – Grafitový prsteň
